  • 名称:

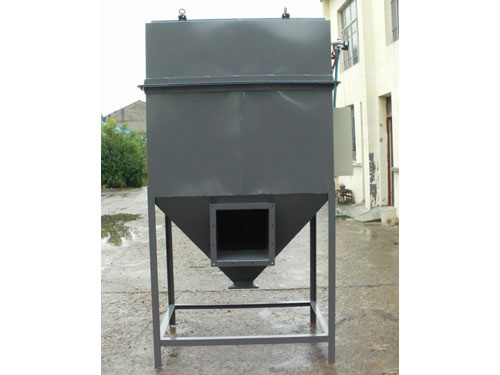

    UF型单机除尘器

    描述:天洲UF型单机除尘器具有清灰效果好、净化效率高、处理风量大、滤袋寿命长、维修工作量小、运行安全可靠等优点。UF单机除尘器设计结构紧凑、体积小,高度低,有多种形式,既可单机使用,又可多机组合,大风量、小风量皆可选用。
    点击在线订购
    UF型单机除尘器 详细说明

    UF型单机除尘器是一种小型袋式收尘器。UF单机除尘器的滤袋材质采用涤纶针刺毡,允许连续使用温度小于120℃,震打清灰摇摆装置清灰能力较强,在入口浓度较大,达100g/Nm3时,出门排放浓度100g/Nm3,除尘效率可达99.9%。

    UF型单机除尘器由滤箱、震打清灰摇摆装置、风机部分和进风及排灰部件组成。是宁夏宇成蓝天环保输送设备有限公司消化吸收美国富乐公司技术的基础上,经改进设计而成的一种小型袋式收尘器。宇成UF型单机除尘器的滤袋材质采用涤纶针刺毡,允许连续使用温度小于120℃,震打清灰摇摆装置清灰能力较强,在入口浓度较大,达100g/Nm3时,出门排放浓度100g/Nm3,除尘效率可达99.9%,具有清灰效果好、净化效率高、处理风量大、滤袋寿命长、维修工作量小、运行安全可靠等优点。

    天洲UF型单机除尘器具有清灰效果好、净化效率高、处理风量大、滤袋寿命长、维修工作量小、运行安全可靠等优点。UF单机除尘器设计结构紧凑、体积小,高度低,有多种形式,既可单机使用,又可多机组合,大风量、小风量皆可选用。多机组合时,也可用于小型球磨机、破碎机等连续工作点作为收尘设备。

    一、UF型单机除尘器的组成部分:

    UF型单机除尘器的组成部分滤箱、震打清灰摇摆装置、风机部分和进风及排灰部件。单机除尘器滤箱包括壳体、花板、内滤式滤袋、挂袋钩和检修门,震打清灰摇摆装置包括摇摆电机、连杆结构和摇、摆轴等,风机部分包括抽风机及皮带传动装置、电机和出风管,单机除尘器排灰部件按安装型式分为三种:在滤箱下部接灰斗和卸灰阀,并设有支柱。进风口设在灰斗上部;在滤箱下部敞开,作为进风口中,又是排风口,花板旁设法兰;滤箱下部设有储灰箱,灰箱上部设进风口。单机除尘器具有经济实用、结构紧凑、安装容易、维护方便等特点。

    UF型单机除尘器主要用于各种库顶、库底、仓顶及各种输送设备等局部排放点和扬尘点的除尘净化。同时单机除尘器也可适于厂房内及设备上安装,也可室外安装。单机除尘器广泛用于冶金、建材、机械、化工、矿山等各种工矿企业非纤维性粉尘、工业粉尘的除尘净化。如用于煤粉等易燃粉尘的收集,要增设防燃防爆措施,单机收尘器结构也要相应的改变,本厂还可提供耐腐蚀和耐高温的单机除尘器结构,适应不同用户需要。

    二、UF型单机除尘器工作原理:

    UF型单机除尘器是含尘气体由进气口进入灰斗或通过花板孔两种方式进除尘滤袋。含尘气体透过除尘滤袋变为净气,进入箱体,再经箱体上部排放口,由风机排走。粉尘积附在除尘滤袋内表面且不断增加,使袋式除尘器的阻力不断上升,当阻力上升到约1500pa时,为了使袋式除尘器继续工作,需定期清除滤袋上的粉尘,具体清灰时,首选关闭顶上风机,启动摇动电机,由于摇动电机上偏心作用,带动连杆使摇动轴左右来回转动。除尘滤袋就呈波纹状态,使粉尘掉下,卸出待清灰完即停止摇动电机,重新启动风机,使袋式除尘器重新开始工作,上述动作是通过控制仪来自动控制完成的。

    UF型单机除尘器的清灰方式是摇动清灰,其工作原理不同于机械清灰中的振动清灰和摇动清灰,而是通过摇动轴的往复摇动给滤袋一个轴线方面的往复力,除尘滤袋又将这一往复力转换成径向的抖动运动,其抖动的幅度和频率取决于布袋的长度、摇动轴半径和频率等参数。当这些参数配合较好时,其抖动力具有最大值,足以清除滤料上的粉尘。显然在过滤状态时,由于滤袋受气流的压力而呈柱状,摇动轴的往复运动就不能转换成滤袋的径向抖动,这就是它必须停机清灰的道理之一。

    三、性能参数表

    规格 2 3 4 5 6 7
    处理风量(m3/h) 最大 1360 2720 4080 5450 6800 8160
    额定 1020 2040 3060 4080 5100 6120
    收尘器阻力(Pa)全压 最大 1920 1900 1800 1920 1900 2030
    额定 1500 1750 1500 1845 1720 1820
    总过滤面积(m2) 18.6 37.2 55.7 74.3 92.9 111.5
    滤袋组数

    8 16 24 32 40 48
    风机电机型号 Y90S-2 Y90S-2 Y112M-2 Y132S1-2 Y132S1-2 Y132S1-2
    摇动电机型号 YCJ71
    风机型号 U、11 110、1E 110、1E 170、1E 170、1E
    卸灰阀电机型号 XWD.55-2-1/29
    风机电机功率(KW) 1.5 2.2 4.0 5.5 5.5 7.5
    摇动电机功率(KW) 0.55 0.55 0.55 0.75 0.75 0.75
    卸灰阀电机功率(KW) 0.55 0.55 0.55 0.55 0.55 0.55
    设备重量Kg
    (参考)
    UF(STD) 850 1160 1400 1710 1820 1985
    UF(FM) 400 700 1000 1225 1315 1445
    UF(FB) 460 770 1500
